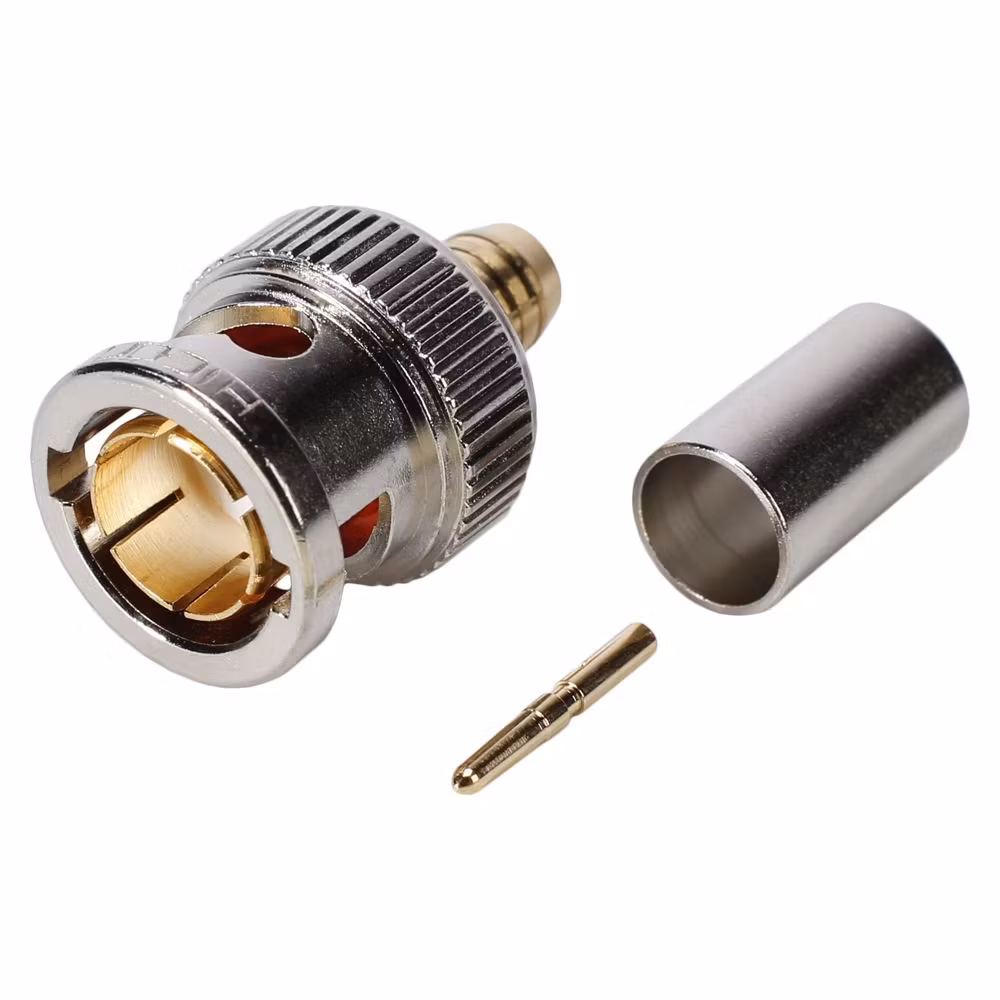

HICON BNC BNC0.8/3.7HD 3G-SDI crimp-hane-kontakt, rak, nickel

BNC-kontakten (Bayonet Neill Concelman) är en av de mest kända koaxialkontakterna och uppfanns i slutet av 1940-talet. Den finns med 50 eller 75 Ω karakteristisk impedans och används främst inom radio, video, medicin och datorteknik. Våra kontakter uppfyller kraven i IEC 169-8, MIL-C-39012.

Medan RG- och videokontakter för den analoga sektorn är relativt enkla att producera, kräver de för närvarande erforderliga 3G/6G/12G-standarderna högkvalitativ, exakt tillverkningsteknik som kan producera inom de lägsta toleransintervallen. Motsvarande maskiner tillverkas till stor del i Tyskland och förfinar även HICON-kontakttillverkningen. HICON
BNC-HD- och 6G-kontakter för digital seriell videoöverföring är bland de få toppklasskontakter på marknaden och är tekniskt på högsta nivå. Det är därför de används i många radio/broadcast/HDTV-sändningar.

Serierna HICON HD-SDI och 6G-SDI har inte bara ett guldpläterat stift, utan även ett hårt guldpläterat sköldhus, vilket håller hudeffekten så låg som möjligt.

HD-SDI/3G-SDI-Broadcast BNC-kabelkontakten (krympning 75 Ω) har hårda guldpläterade kontaktytor (4 μm) och en invändig gänga i stiftuttaget. Huset är tillverkat av korrosionsbeständig pläterad mässing/berylliumbrons. Denna 2-stifts hankontakt är lämplig för SC-Vector 0.8/3.7 och Transit MC223HD-kablar, använder KS59-färggenomföringen och kan bearbetas med HT-CRIMPSET-verktyget.

Article number:	BNC0.8/3.7HD
EAN:	4049371808330
Brand:	HICON
Application:	video
Colour:	nickel
Model:	BNC
Style variant:	straight
Gender:	male
Material:	metal
Coding:	none
Codable:	no
Pole number:	2-pole
Connector / Socket:	male connector
Type of contact:	crimp
Contact coating:	gold plated
Mounting:	Cable
Transmission standard:	3G-SDI, HD-SDI
Crimping capacities, pin [mm]:	1,070
Crimping capacities, pin ["]:	0.042
Crimping capacities, screen [mm]:	6,470
Crimping capacities, screen ["]:	0.255
Impedance [Ω]:	75
